Schéma blocs de principe
[1]
Compléter le schéma-bloc fonctionnel de l’asservissement Tout-Ou-Rien (figure 2), en renseignant associant repères et étiquettes.
Les noms : sonde, relais, pièce, radiateur, consigne de température, perturbations (pertes), température de la pièce.

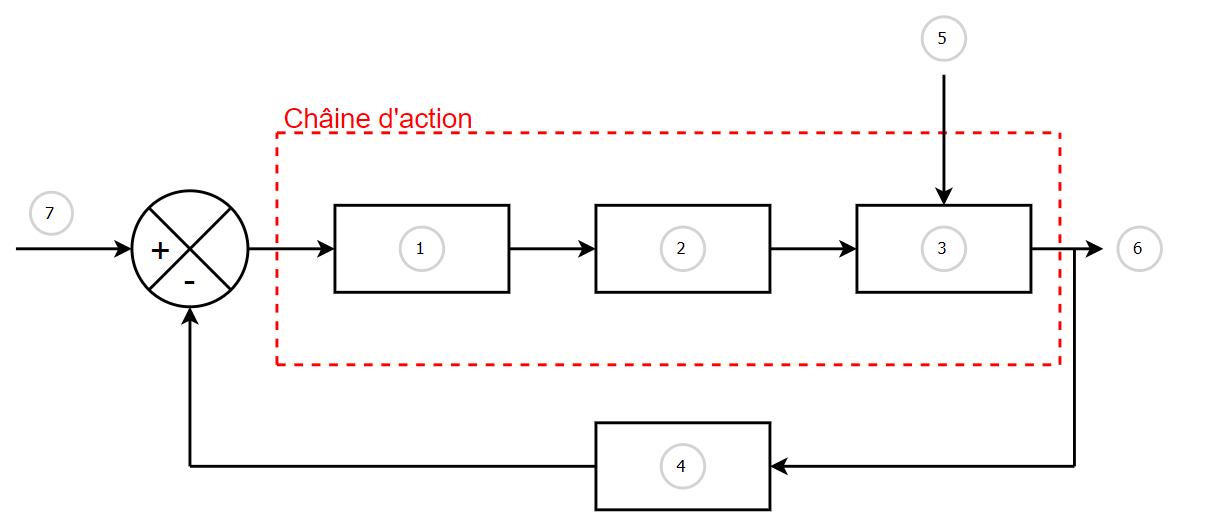

Figure 2 : Schéma blocs de la régulation
Etiquette : Température de la pièce Etiquette : Pièce Etiquette : Consigne de température Etiquette : Radiateur Etiquette : Sonde Etiquette : Perturbations (pertes) Etiquette : Relais Plus d'éléments à catégoriser | Repère 1 Déposez ici SolutionRelais Repère 2 Déposez ici SolutionRadiateur Repère 3 Déposez ici SolutionPièce Repère 4 Déposez ici SolutionSonde Repère 5 Déposez ici SolutionPerturbations (pertes) Repère 6 Déposez ici SolutionTempérature de la pièce repère 7 Déposez ici SolutionConsigne de température |
