Prise en compte des pertes calorifiques

On choisit de prendre en compte les pertes à travers les murs par conduction.

On modélise l’évolution de la température au cours du temps par une fluctuation sinusoïdale sur une journée.

Les extrémités du sinus sont 5˚et 25˚C.

Comme pour la visualisation de la température, pour imposer une température, il faut spécifier une source de température et dire comment elle varie en donnant le signal correspondant.

FondamentalMise en situation et hypothèse

Le local considéré est une maison des années 70.

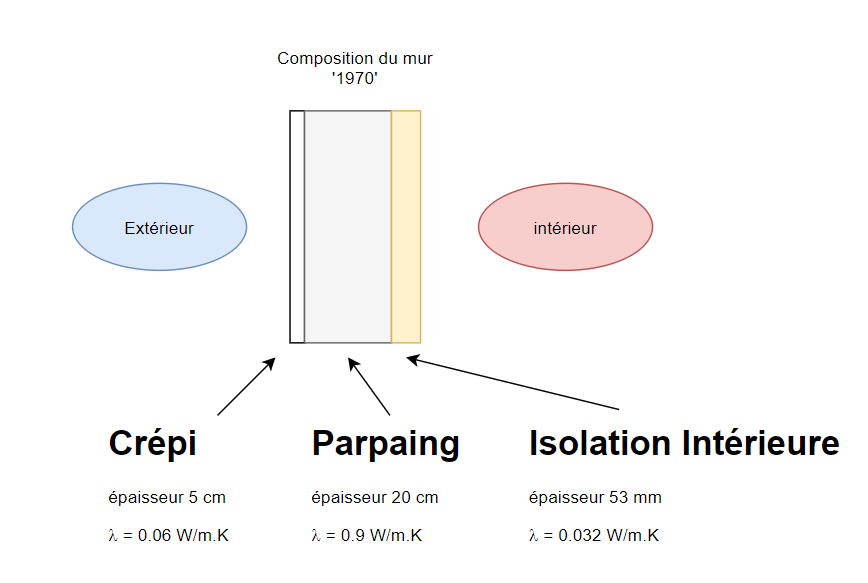

Les murs sont constitués de parpaings avec un crépi extérieur (5cm) et des plaques de placo type BA13.

Les parois vitrées sont en simple vitrage. L'épaisseur des vitres est de 4mm et le coefficient lambda du verre est de : 0.024 W/m.K

RappelConfiguration de la maison

La surface habitable est un rectangle de 8m sur 10m.

La hauteur sous plafond est de 2m50.

Les surfaces vitrées représentent 20% de la surface des murs.

MéthodeCalculs des paramètres utiles

Calculs des surfaces :

Calculer la surface totales des murs (vitres + parois opaques)  ; \(S_T\)

Calculer la surface des parois vitrées : \(S_V\)

Déduire la surface des parois opaques : \(S_O\)

Calculs des résistances thermiques :

On donne \(Rsi = 0.13~m^2.K/W\) et \(Rse = 0.04~m^2.K/W\)

Calculer la résistance thermique liée aux parois vitrées : \(R_V\)

Calculer la résistance thermique liée aux parois opaques : \(R_O\)

Calculer les Coefficients de Transmission Thermique. (Ils sont notés G dans le logiciel).

SimulationRéalisation du schéma

Compléter le schéma bloc avec les nouveaux blocs donnés en figure 7 afin d’obtenir le schéma de la figure 6.

Modifier le schéma pour distinguer les pertes liées aux parois opaques et aux surfaces vitrées.

Visualiser :

  • La consigne ;

  • La température de la pièce ;

  • La température extérieure.

Justifier les paramètres utilisés pour la fonction sinusoïdale.

Lancer une simulation

Critiquer les résultats.

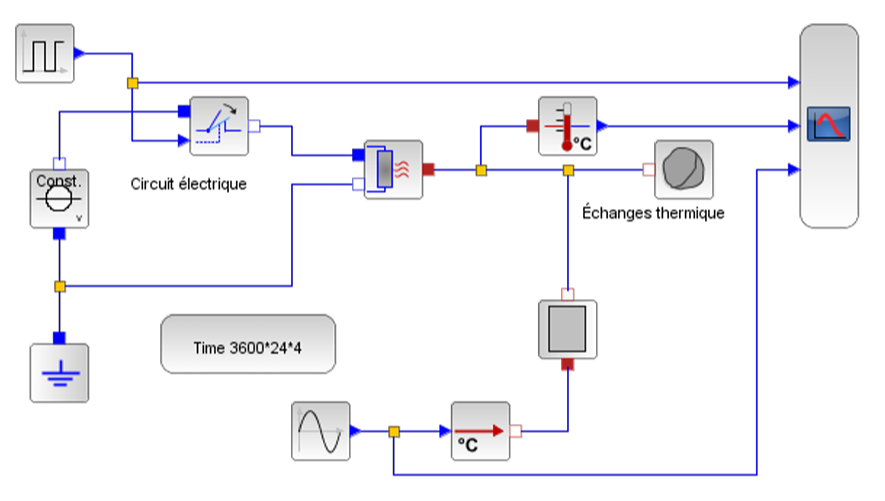

FIGURE 6 – Modélisation avec pertes par conduction.

ComplémentFIGURE 7– Liste de composants SIMM employés.

Désignation

Représentation

Localisation

Paramétrage

Conductivité thermique

Thermique

basique

MTH_ThermakConductor

Parois opaques : ?

Parois vitrées : ?

Source de température

Thermique

Sources

MTHC_PrescribedTemperature

Signal sinusoïdal

Signaux

Sources

MBS_Sine

Amplitude ?

Offset ?

Fréquence ?
